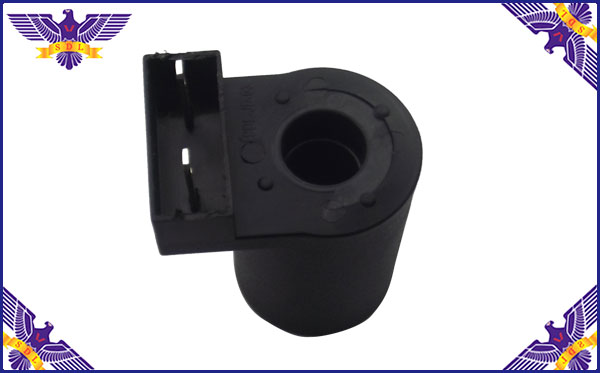

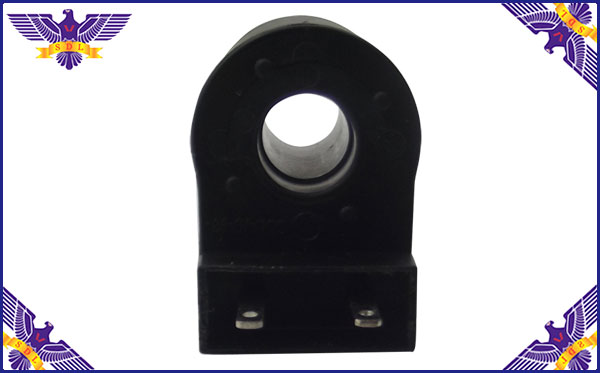

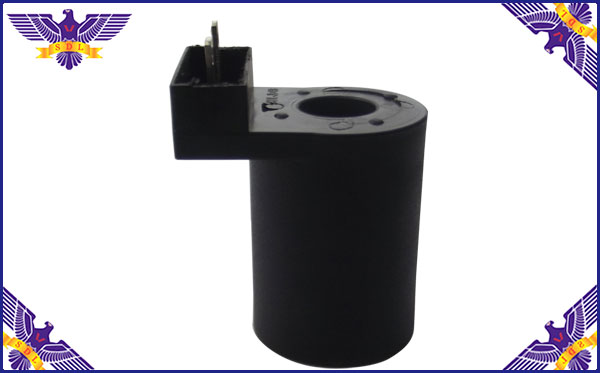

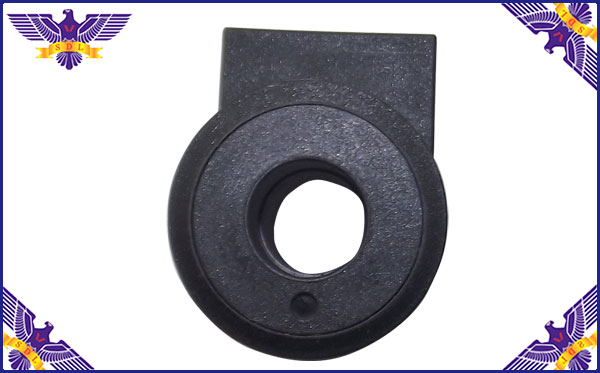

壁挂炉燃气阀比例线圈

壁挂炉燃气阀比例线圈

SDL-XQ071A1A-24L80
电压：DC24V
电流：0.3A
功率：7.2W
耐压：1800VAC，1S，≤2mA
材料：PA66+30GF
防火：阻燃

         插片与漆包线采用锡焊方式，杜绝包胶脱落、接触不良。

         此比例线圈应用于 “全预混燃烧比例阀”系列。
全预混 燃烧器由铁-铬-铝及一些稀有金属的纤维织布制作燃烧头，透气性能优越，气孔分布均匀，燃烧器表面火焰很短，烧强度可以达到2500kw/m。

        根据输出功率的大小不同，火焰有两个基本模式，最大功率输出时是蓝火焰，燃烧特征是：1. 火焰在纤维表面外形成；2.大部分热能量存在于燃烧产物；3. 纤维表面温度低。

另一个火焰模式是最低功率输出时的红外辐射模式，燃烧特征是： 1. 燃烧在纤维表面发生；2.辐射能量以红外线为主；3.纤维表面温度高。调节功率输出时，火焰就在两种模式之间变化。

       由于全预混燃烧器基本杜绝了燃烧室的极端高温，因此，减少了氮氧化物的生成机会，是最节能和环保的燃烧器。


       全预混燃气燃烧技术也应用于燃气壁挂炉。

这种壁挂炉的特点是：水地暖系统作为一种成熟的供暖末端系统，它的供水温度较低，一般在40℃～50℃左右。水地暖系统供水温度的这种特点，决定了壁挂炉在与水地暖系统结合时，必须考虑这种温度特点。相对于普通壁挂炉，冷凝式壁挂炉能更方便、更完美地与水地暖结合。

       当室外温度在低于-3℃时，壁挂炉的系统需求温度会低于烟气的露点温度57℃，这时，普通壁挂炉必须通过混水装置来降低供水温度、提高回水温度，以避免普通壁挂炉内部长期低于露点温度，并满足水地暖系统所需要的供水温度。而冷凝式壁挂炉却不必采用混水装置，可以直接向水地暖系统提供热水。

       按照国内壁挂炉的能效标准——GB20665-2006的规定，供回水温度为80℃/60℃时普通壁挂炉在全负荷状态下的热效率约为90%，冷凝式壁挂炉在全负荷状态下的热效率约为99%。而根据EN483的相关规定，冷凝式壁挂炉在供回水温度50℃/30℃时，在全负荷的状态下热效率约为105%%，最高可达109%。而50℃/30℃的供回水温度刚好满足水地暖系统的水温要求，无需让冷凝式壁挂炉运行在低效率的高温段，可充分发挥冷凝式壁挂炉的节能作用。

        电磁阀是执行器，线圈是原始动力。本线圈采用纯铜漆包线，耐高温180度，外围封塑而成。安全性大幅度提高，耐老化，防撞击。确保比例阀的稳定性。
