思德隆线圈加工品质管控说明

思德隆线圈加工品质管控说明

我司主要设备有：

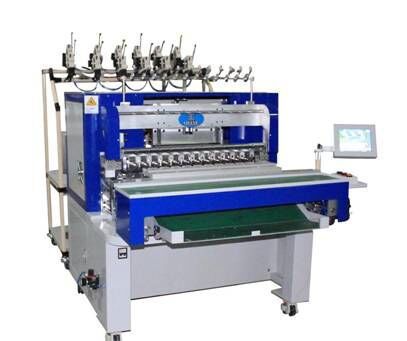

1、“田中”全自动12轴绕线机：



这种绕线机绕线精度高，智能调控，排线整齐。

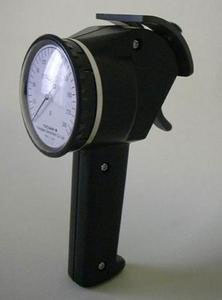

2、“创易”张力计，测量绕线时张力，保证线圈的参数的恒定性。



3、欧姆仪，精确测量线圈的阻值。

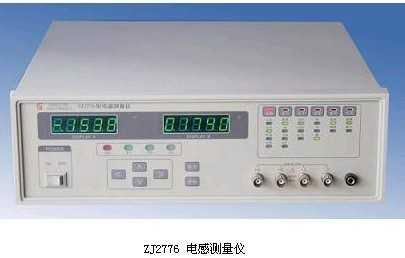

4、电感测量仪

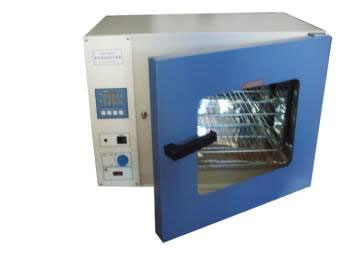

5、恒温箱，用来测试高温下高斯值变化情况，线圈耐温情况

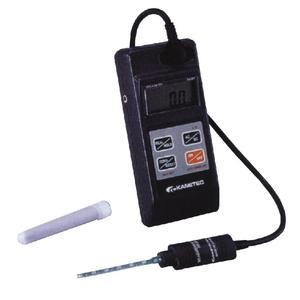

6、高斯计，测试线圈通电后所产生的高斯值以及个体线圈之间的差异。



7、数显锡炉。温度可控，并配有锡炉测温计。



另外，线圈品质保证的关键在于以下：

1、材料的材质

A、漆包线要用好的，我司一般用“杭州益利素勒”漆包线铜线。质量较稳定。
B、骨架材质一般为PA66加纤30%，能达到耐温要求以及强度。这样骨架的尺寸能够保证，并在一定温度下不会变形。
C、塑胶模具制作用2套铜公电火花，保证每个穴位尺寸一致，进而注塑出来的骨架一致性良好。模具模仁加硬处理，能长时间使用。
D、骨架上的引脚用H62铜制做，导电性良好，表面滚锡，便于焊接，锡层要有保护，防止发黑氧化。

2、绕线工艺

全自动绕线机（伺服控制，提速降速都是平滑曲线）不会拉长漆包线，不会对漆皮造成损坏，这样绕出来的线圈电阻值差异极小，耐压好1000V过1分钟。
张力计将对绕线时的张力做很好的控制，因为漆包线承受的拉力有限，一旦超过，将损坏漆皮或者被拉伸，绕出来的线圈的参数值差异会很大。张力计帮助我们找到合适的参数值，既便于绕线，又不伤害漆包线。

2、上锡工艺

上锡一般在350度的温度左右，这个点焊接良好，让漆包线与引脚充分导通，而且不伤害漆包线。过高的温度会造成漆包线韧性下降甚至断裂。
锡采用高纯度无铅环保锡。上锡时浸松香水，起到助焊以及保护锡层不被氧化发黑的作用。

3、检测

线圈都会全检。电阻值、高斯值、电感量均在要求范围的通过。有其中一项不在要求范围，视为不良品。

4、包装

包装采用吸塑隔板，一个产品一穴，防止碰撞刮花。每层放置2包干燥剂，以防止线圈受潮而引起的漆皮绝缘下降。
