在自动控制系统中，有时需要根据电动机或主轴转速的变化来自动转换控制动作。例如在电动机的反接制动电路中，为了使电动机在反接制动时转速下降到零的一瞬间，能够及时地将反接制动电路自动切断，以免电动机反方向转动，就必须根据电动机的转速变化来自动换接控制电路。这种控制方式就叫做速度控制。

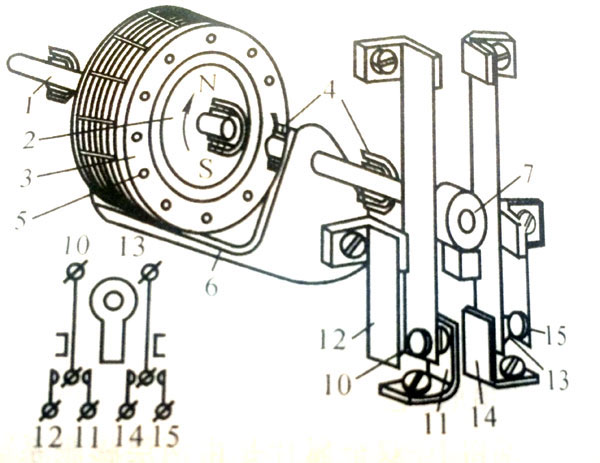

速度控制电路中用来反映速度信号的自动电器，最常见的是感应式速度继电器。它的工作原理和异步电动机相似，图是其结构原理示意图。速度继电器的轴1和电动机的转轴联接起来。这根轴上装有圆柱形的电永磁吸盘电磁铁2。在它的外面，隔着很小的间隙套着一个圆环3.这个圆环通过支架6固定在轴承4上。圆环由硅钢片叠成，并装有鼠笼形的短路绕组5.为了理解速度继电器人作用，可以把圆环看作是鼠笼式异步电动机的转子，而把永久磁铁看作是定子。当电动机带动轴1旋转时，永久磁铁2就像鼠笼式电动机的定子那样，产生旋转磁场，于圆环3也像鼠笼式电动机的转子一样，跟着这个旋转磁场转动。

当轴1顺时针方向旋转时，圆环3也顺时针方向转动，这时和它固定在一起的支架6和顶块7也将顺时针方向转动，从而使动触片10离开静触点11而与静触点12闭合。静触点12又作为挡块使用，它限制了顶块的继续转动。因此，永久磁铁2旋转时，圆环3只能转过一个不大的角度。同理，如果轴1反时针方向旋转，则通过圆环和顶块将使动触点13与静触点14断开而与15闭合。显然，只有在转轴1不转动的情况下，速度继电器的常开触点10、12和13、15才是断开的。这样，就可以通过速度继电器相应触点的闭合或断开来检查出电动机是否在转动以及旋转的方向。速度继电器的动作转速一般不低于300r/min，复位转速约在100r/min以下，工作时允许的最高转速可达1000~3600r/min。
