时间继电器之气囊式时间继电器结构原理

时间继电器之气囊式时间继电器结构原理

时间继电器常常被用来按照所需要的时间接通或断开被控制的电路，协调和控制生产机械的各种动作。

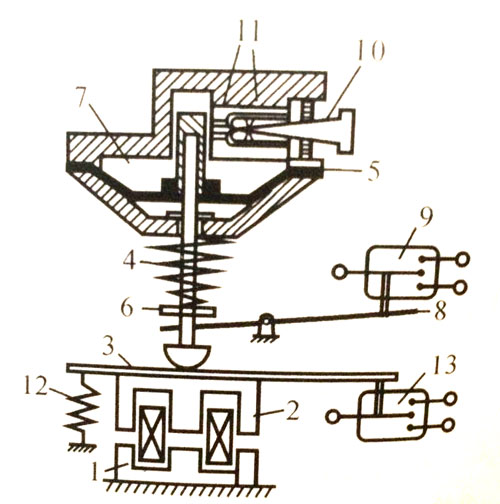

时间继电器的种类很多，这里只介绍交流自动控制线路中应用较为普遍的气囊式时间继电器，如图所示，它是利用空气的阻尼作用而获得动作延时的，当吸引线圈1通电后衔铁2向下吸，固定在衔铁上的托板3被带着一起向下移动；使微动开关13中各触点瞬时动作，在释放弹簧4以及顶杆上所装的橡皮膜5的弹性作用下，顶杆及其上的撞块6等也要随之下隆；但由于这时在气室7中形成负压，产生了空气阻尼作用而不能讯速下降；待进入气室内的空气逐渐增加，经过一段时间后，撞块6才触及推杆8使微动开关9中的各对触点延时动作。延时时间是由吸引线圈通电时开始至微动开关9动作时为止的这一段时间。通过调节锥形杆10改变进气孔11的大小，就可以整定延时时间。延时范围0.4~60S和0.4~180S。

吸引线圈断电后，依靠恢复弹簧12的作用复原，气室中的空气迅速排到橡皮膜的下面，微动开关9和13中的各对触点都瞬时复位。可见，这种继电器除装一对延时动作的常开及常闭触点外， 还装有一对瞬时动作的常开及常闭触点。


上述气囊式时间继电器经过适当改装，还可以做断电延时的时间继电器。此外，电磁时间继电器还有钟摆式、同步电动机式等系列。近年来还生产了利用电容器经过电阻充放电来推动触发器（或开关电路）的半导体时间继电器，延时时间较长的控制多采用同步电动机式时间继电器，它的延时范围由0.5S至24H或更长时间。


归纳起来，时间继电器所可能具有的触点种类如下：


瞬时动作的触点：

1、瞬时闭合、瞬时断开的常开触点。
2、瞬时闭合、瞬时断开的常闭触点。


延时动作的触点：

1、瞬时断开、延时闭合的常开触点。
2、瞬时闭合、延时断开的常开触点。
3、瞬时闭合、延时闭合的常闭触点。
4、瞬时闭合、延时断开的常闭触点。
